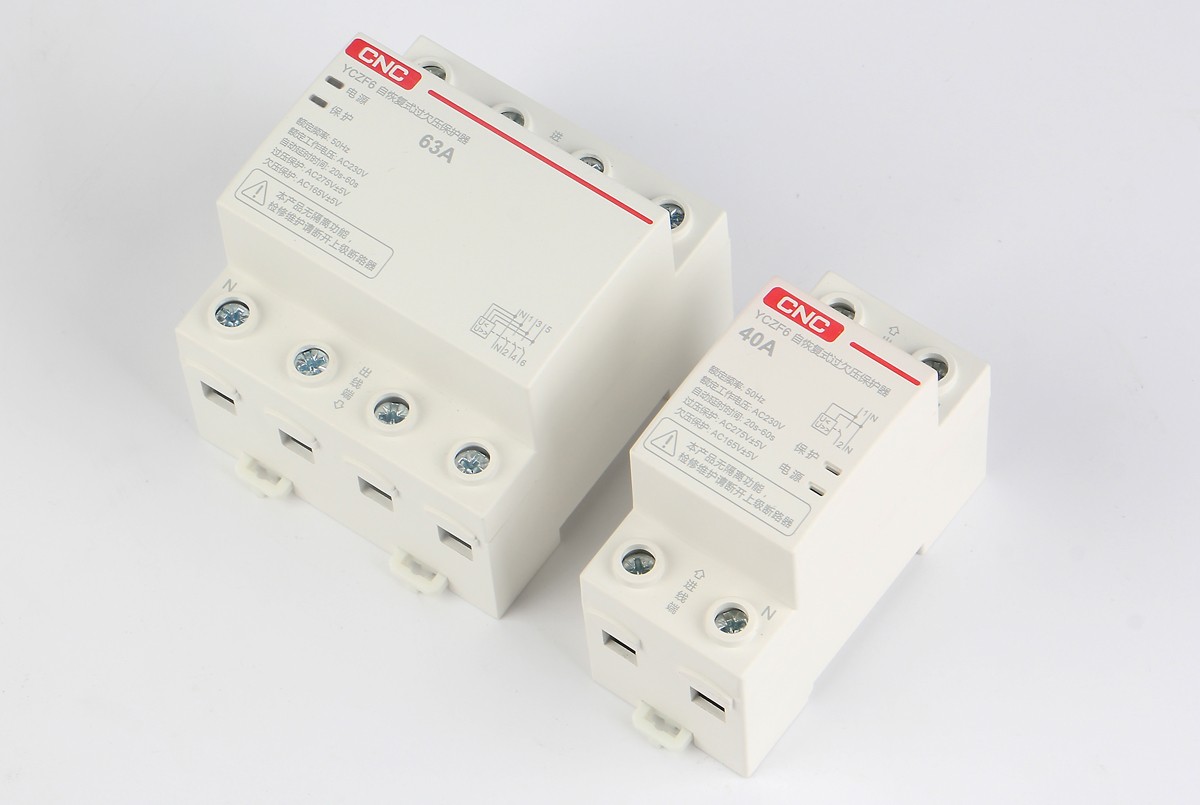

YCZF6系列自恢复式过欠压保护器于2021年10月15日震撼上线!
● 延续长城擎天设计概念,简约美观
● 选用磁保持继电器,产品节能环保
● 选用高规格元器件,产品防护更安全
● 产品体积模块数化,安装替换方便
● 两用规格可选,接线方式更灵活
01 符合标准
● JB/T 12762-2015《自恢复式过欠压保护器(OUPA)》
02 性能参数
● 额定工作电压Ue:1P+N: AC230V;3P+N: AC400V
●额定电流In:1P+N: 20/25/32/40/50/63/80A;
3P+N: 20/25/32/40/50/63/80/100A
● 电压频率:50Hz
● 过压动作整定值(L-N):AC275±5V
● 过压恢复时值(L-N):≤253V
● 欠压动作整定值(L-N):AC165±5V
● 欠压恢复时值(L-N):≤195V
● 脱扣时间:06-1.5S
● 自复位延时:25±5s
● 额定限制短路电流能力:6kV
● 单相最高保护电压:450V
● 电气寿命:10000次
● 产品符合JB/T 12762-2015规定的关于安全指标的要求

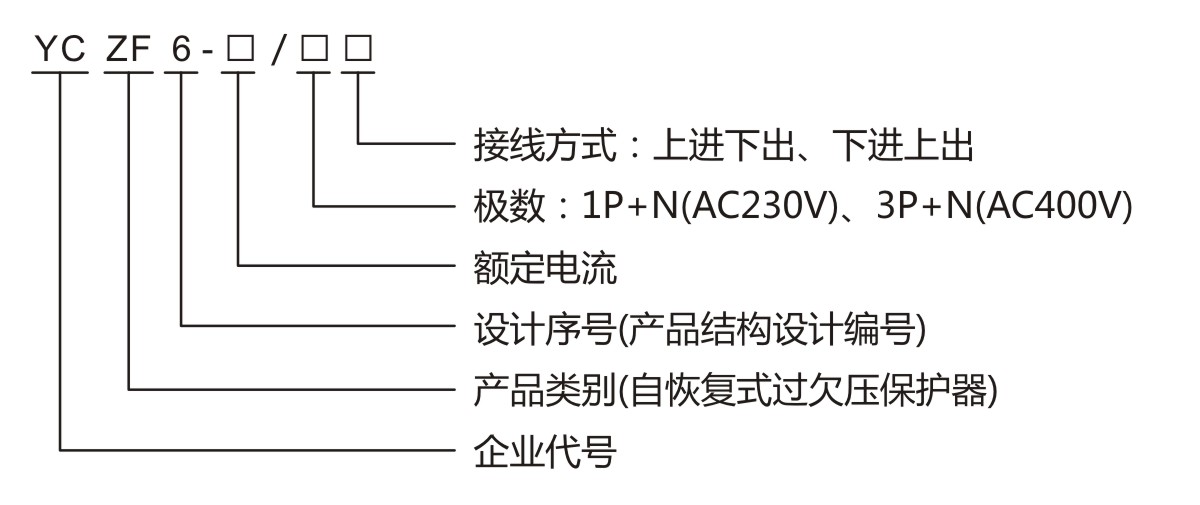

03 型号及其含义
04 外形及安装尺寸

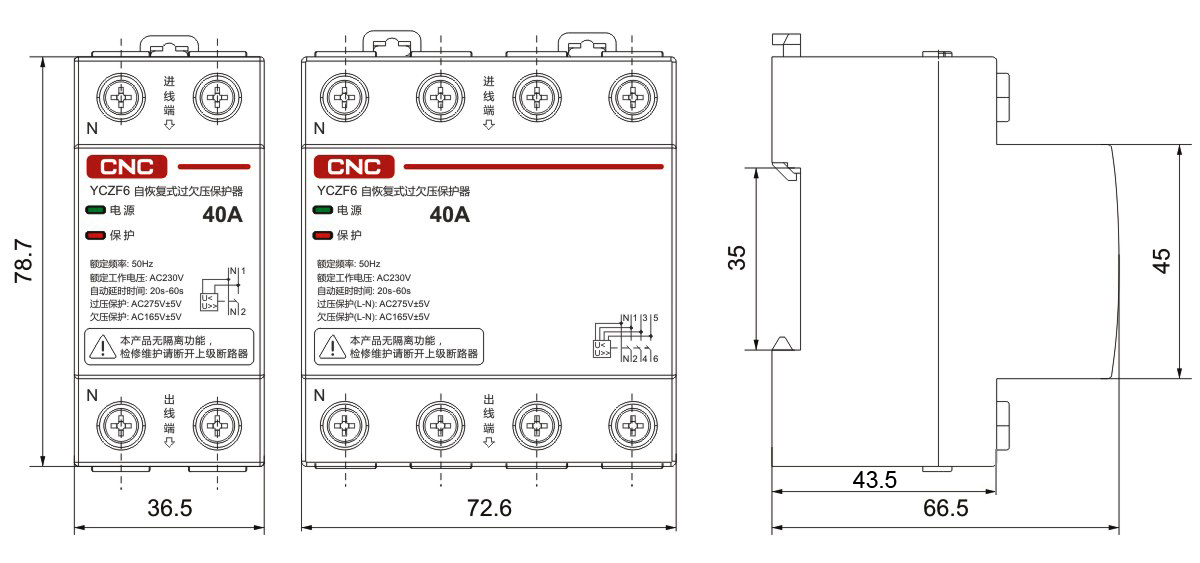

10-63A

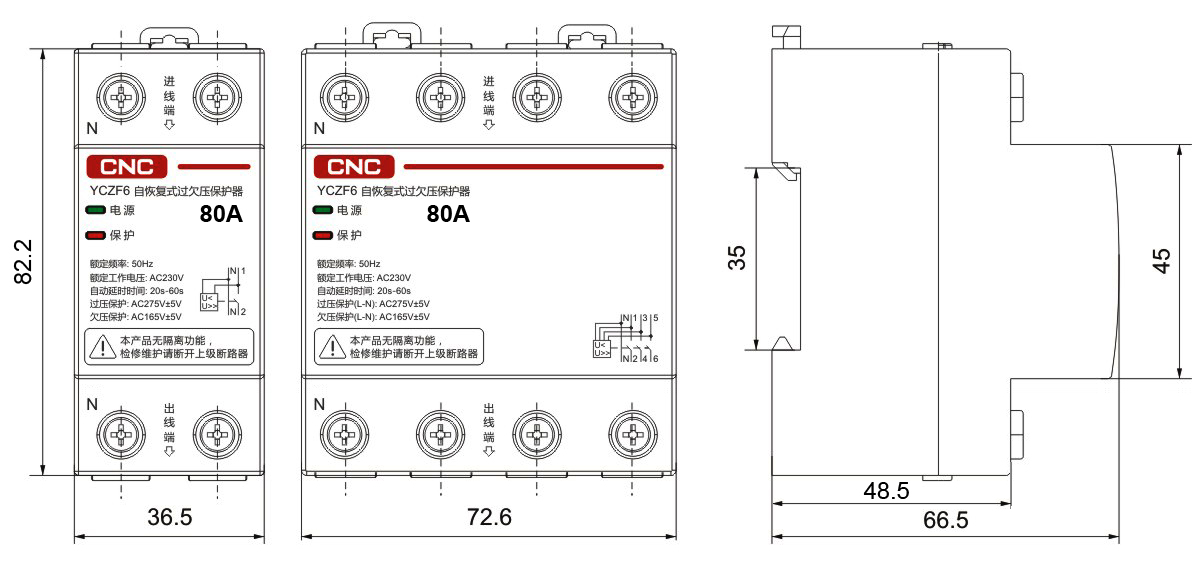

80-100A
