● 电能计量准确稳定，整机出厂后无需调整，可延长检定周期，大大减少电力部门测试和校验电能表的工作量。

● 双向计量功能，能够精确测量正、反两个方向的功率，且以一个方向累计电量。

● 采用光电隔离技术输出电能脉冲信号，可进行误差检测，发光二极管指示用电。

● 采用锰铜分流器作为电流回路，大大提高了仪表的过载能力，过载能力可达6倍及以上。

● 采用大规模集成电路和SMT表面贴装技术，工艺先进、结构简洁。

本产品具有宽负荷、高准确度、高可靠性、高灵敏度、误差曲线平直、体积小、重量轻、功耗低、过载能力强、安装方便等优点。

电能表通过分流器、分压器进行电流和电压取样，经A/D转换、DSP乘法器、D/F变换、分频、计数驱动器等电路处理，输出脉冲驱动计度器累计电量，同时驱动脉冲指示灯显示。

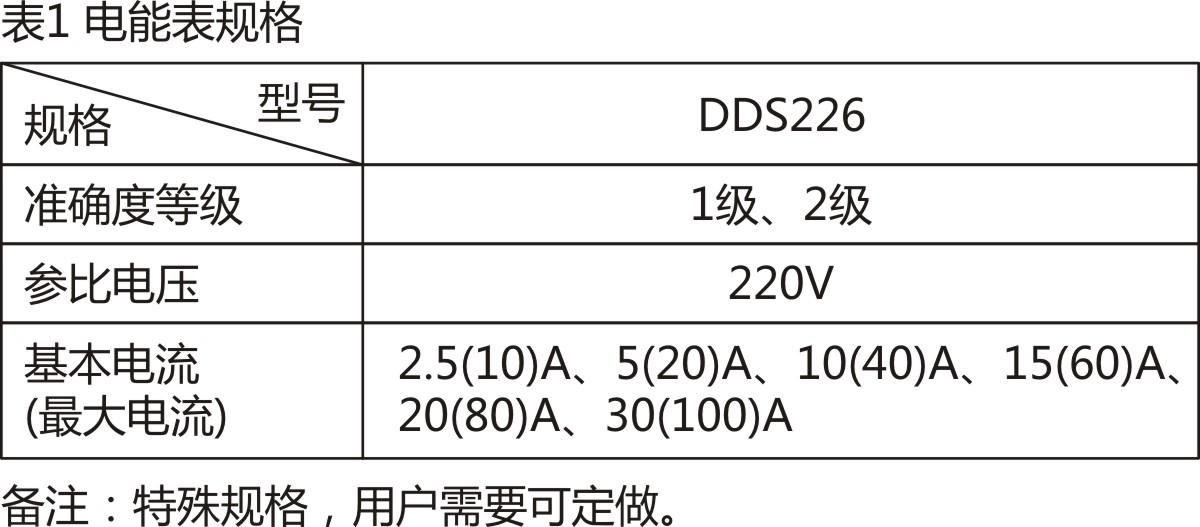

电能表规格如表1所示，百分数误差限值如表2所示

表2 百分数误差限值

● 起动

电能表在参比电压、参比频率及功率因数为1的条件下，当负载电流为直接式≤0.004Ib(1级)、≤0.005Ib(2级)，电能表应能起动并连续计量电能。

● 潜动

当电压线路为115%参比电压，电流线路无电流时，电表输出脉冲不应多于1个。

● 工作电压范围

规定工作电压范围：(0.9~1.1)参比电压，

扩展工作电压范围：(0.8~1.15)参比电压，

极限工作电压范围：(0.0~1.15)参比电压。

● 电压线路功耗≤2W/10VA，电流线路功耗≤4.0VA。

● 环境条件

温度范围

规定工作温度范围：-10℃~+45℃，

极限工作温度范围：-25℃~+55℃。

湿度范围：年平均相对湿度<75%。

● 安全性能：产品符合GB/T 17215.321-2008规定的关于安全指标的要求。

● 电能表在制造企业出厂前经检验合格后并加铅封。安装使用前请仔细阅读说明书，铅封若有损坏可直接与厂家联系，接线务必按接线图正确接线，否则会给电能表造成永久损坏。

● 电能表应固定安装在室内，选择干燥通风的地方，安装电能表的底板应放置在坚固、耐火、不易振动的墙上，安装后电能表应垂直。

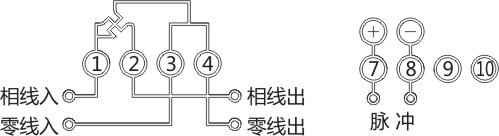

● 电能表应按规定的相序(正相序)接入线路，并按照端钮盖上的接线图进行接线。必须用铜线或铜接头引入，如是多股铜线应将多股铜线头部进行绞绕缠紧后，再进行挂锡处理后接入电能表端钮盒内，端钮盒内的所有螺钉必须全部拧紧，避免端钮盒中的接头因接触不良而使电能表烧毁。同时电能表安装结束，通电前必须用万用表测试线路是否正确，否则应查找原因，排除故障。

● 在雷雨较多的地方使用的电能表，应在安装处采取避雷措施，避免因雷击而使电能表损坏。

● 在有污秽及有损坏机械性能的场所，电能表应放在保护柜内。

● 只有经权威机构授权的人员方可对电能表进行安装、拆除、检查及铅封，接入电能表的电压应符合参比电压规定值，电流不超过额定最大电流值。

● 电能表的负载能力在0.05Ib~Imax之间，超过这一范围，会造成计量不准。

● 直接接入式电能表的窗口示数可直接读出用电量，电能表配用互感器时，还需将窗口读到的电量数乘以互感器的倍率后，才是实际的用电量。

● 接入电能表前，必须先接入有保护功能与电能表负载匹配的保护开关。

● 安装电能表之前，请先将电能表整体进行轻微摇晃，如听到表内有异响，请立即与厂家联系。

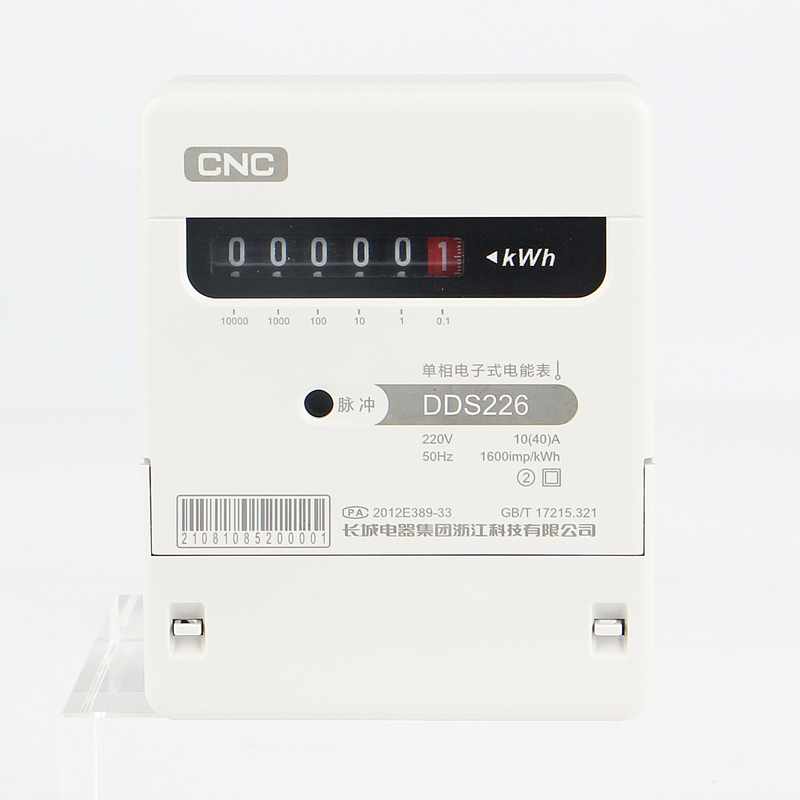

● 计度器为0~99999.9，用五位整数位(黑色)及一位小数位(红色)显示，显示数为实际用电量(kWh)。

● 红灯闪烁，表示电能表正在计量，红灯可停在亮或灭状态，均属正常。

注意：电能表在安装接线时请断开电源，以免发生意外。
